トビラ開〜け〜て〜を作る

「アナと雪の女王」の勢いはすごいですね。
子供の影響で、DVDやらCDやら本までも、手元にある状態でございます。
アナとハンスが歌う「とびら開けて」を子供が聴いている脇で作っていたのが、「縦列を特定する」でした。
その時に、浮かんだアイデアなのですが、どうせ左右に分けるなら、扉が開くようにならないかなぁ〜と思っていました。
エフェクトを段階的にすることも、軸変換で回転させることも、拡大もやりましたので、イメージしていたものを作ってみようと思います。

左右それぞれ逆回転させる

扉の動きは、画面の左右端が回転中心になります。、
いきなり扉の動きを作ろうとしても難しいので、ここでは、左右に分けたアイコンを扉に見立てて、逆回転するところまで作ってみます。

ここでは、以下のサンプルを流用します。
・動きを止める（effect1_1）
・縦列を特定する（effect11_3_3）
・すべてのアイコンに（effect10_4）
・ページ拡大のいろいろ（effect5_1_1）
・ページ回転のいろいろ（effect4_2）
まぁ、こんな感じでしょうか。
流用といっても、考え方も含みますので、ここでも１つ１つ説明しようと思います。

とりあえず、エフェクト的にページ移動を無効にしなければなりませんので、以下の１行を入れておきます。

page:translate( offset )

２ページ目は、とりあえず消えていてもらうので、以下を入れておきます。

if( percent < 0 ) then page:scale(0)

アイコンを左右に分けるために、変数を用意しておきます。
center：左右振り分け用の中央値（０スタート）
i_num：アイコンの位置（０スタート）
dir：左右どちらか（左：-1　右：1）

では、実際にプログラムを記述してみましょう。

変数centerとi_numは０スタートですので、-1が入っていることを確認してください。
サンプルの寄せ集めであることが一目瞭然ですね・・・

実際に動かしてみると、こんな感じです。

ここまでは、問題ないですね。

回転軸をアイコン端にする

左右に分けたアイコンを扉に見立てて、逆回転するところまで作りました。
扉に近付けるために、アイコンの回転軸を、アイコンの中心から端にしましょう。

ここでは、以下のサンプルを追加流用します。
・行列を実感する（effect30_1）
軸変換を導入するだけですね。
ただ、左右を同時に考えなければならないので、左右振り分け用のdirを上手く使い、左を考えれば右の出来てるような進め方にします。

ここでは、回転軸を端にするので、移動量はアイコン幅の半分です。
これとdirを組合わせて、軸変換を追加します。

では、実際にプログラムを記述してみましょう。

回転の前後に、移動を追加しました。
移動させた分だけ戻すのがポイントです。

実際に動かしてみると、こんな感じです。

アイコンだけ見ると、扉が開いているように見えてきますが、いかがでしょうか。

ここも、問題なさそうですね。

回転軸を画面端にする

アイコンだけは扉のようになりましたので、次は、回転軸を画面の端にします。
ここが、今回のメインだと思います。

縦列を特定するために、アイコン番号を０スタートの値を取るi_numで置き換えていますが、アイコンの位置によって画面端までの距離が違います。

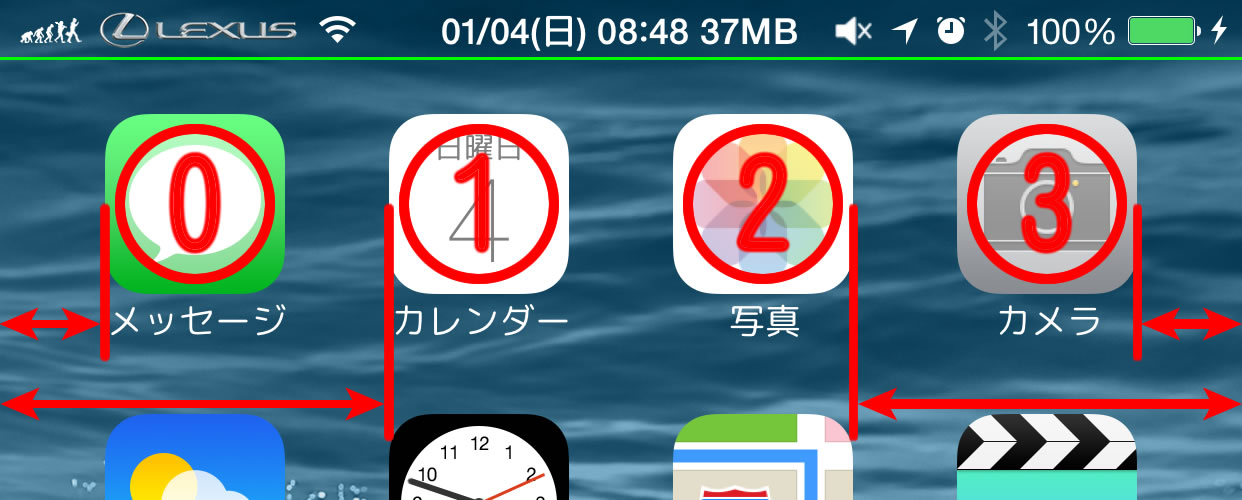

イメージはこんな感じです。

とりあえず、左側の２つができれば、右側に流用すれば良いので、左の２つに集中しましょう。

そもそも、アイコンのX座標は、画面左端からアイコン左端までの距離ですので、アイコンのX座標をそのまま使います。
右側のアイコンに関しては、画面右端もアイコン右端も捉えにくいので、後で考えることにします。
とりあえず、左側のアイコンだけ扉っぽくしてみたサンプルは、以下の通りです。

実際に動かしてみると、こんな感じです。

問題発生ですね。
右も左も、思わぬ動きになってしまいました。
よく見てみると、右にあるアイコンほど遠くへ行ってしまいます。
こんなに移動するはずではないのですが・・・

icon.xを導入した途端に、動きが激しくなりましたよね。
よく考えると、「エフェクトを作る」の棚を作り始める前にサンプルを作っているときに、同様のことがありました。
それは、「常に動いている」ということを知った瞬間でした。
icon.xで移動したあと、回転して戻すまでの僅かな時間に、icon.xが変化している訳です。
対策として、動的なicon.xを直接使うのではなく、一度変数に格納してから使うようにします。

以下が、そのサンプルです。

実際に動かしてみると、こんな感じです。

左側は、できてるみたいですね。
右側も、dirのおかげでそれっぽく動いてくれていますね。

今度は、みぎがわを仕上げましょう。

右側を仕上げるにあたって、左側を意識しない訳にはいきません。
きちんと左側の動きを保ちながら、右側を修正しなければならないのです。
そのために、また変数をいくつか導入します。

考え方は、「左側を反転する」です。
左側ができているので、そのまま反転できれば簡単ですので、この考えで進めます。
そのために、アイコン位置も左側のようにすれば良いので、i_posという変数を導入します。

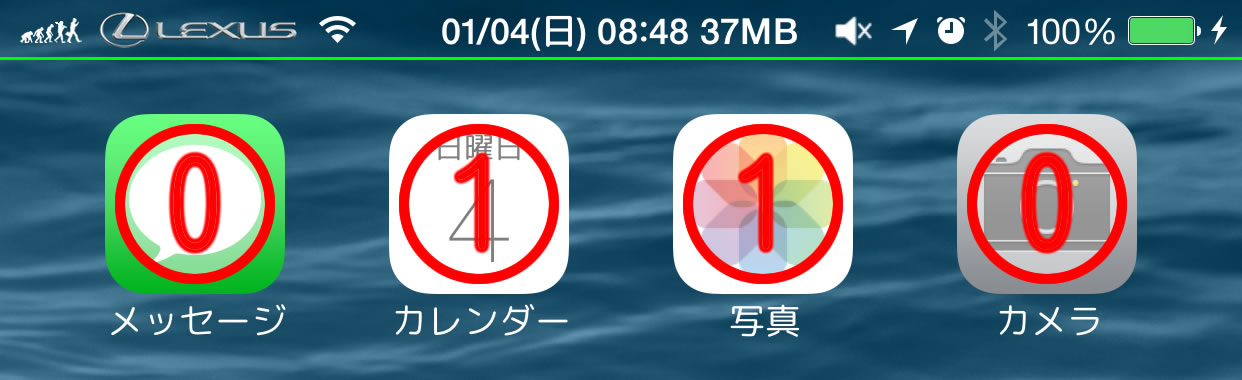

イメージは以下の通りです。

右側の０と１はそのままで良いのですが、右側の２と３を１と０にしたいのです。
簡単な演算で変換できないかと思いましたが、dirの判定でif文を使っているので、ついでにi_posの処理も入れてしまいましょう。
扱う数値は０スタートですので、アイコン横最大数−１から０スタートのアイコン番号を引けば、変換完了です。
if文に２行以上の処理を記述するには、その処理全体を、「do」と「end」で囲います。
これも、改行やインデントで見やすくしておくと、どこからどこまでが処理範囲なのかわかりやすくなります。

アイコン番号が左右対称になりましたが、大きな問題が残っています。
右側のアイコンの回転軸を画面右端にしたいのですが、取得できるのが、アイコンの左側座標や画面幅ですので、左側と同じような計算ができないのです。
これもif文で処理を分ければいいのですが、表示に関する部分は最後にまとまっているので、できるだけitxの計算までに、右側に関する計算を完了しておきたいのです。

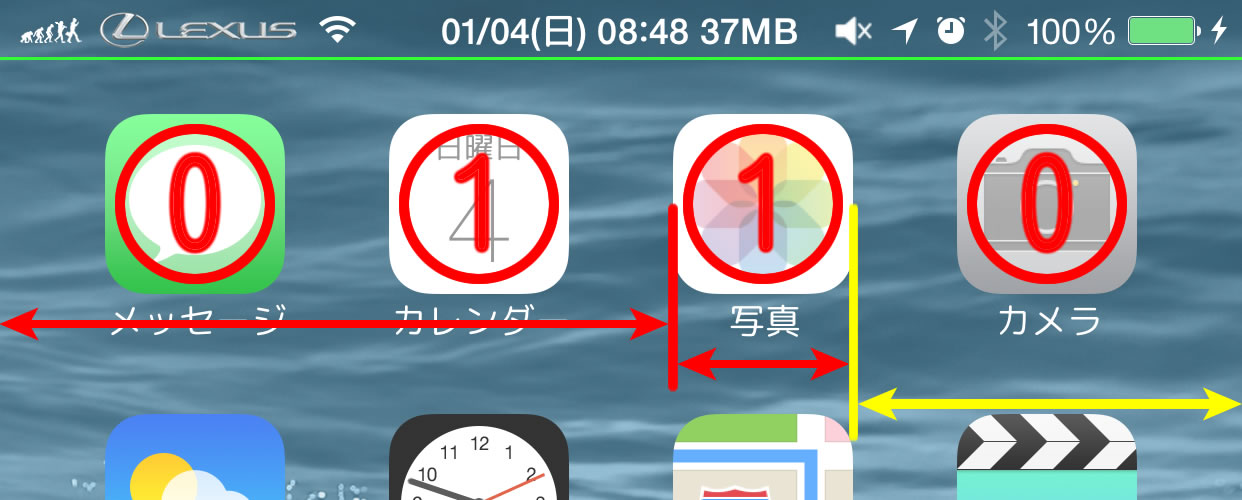

右側のアイコンに関してですが、アイコンの左端にアイコンの幅を足せば、アイコンの右側になります。
その値と画面幅の差が、右側のアイコンが画面右端を回転軸とするための移動量になります。

赤い矢印が計算する部分で、求める移動量は黄色い矢印です。
この方法でしたら、最右アイコンも同様に計算できます。

しかし、もっと楽な方法を考えました。
そもそも、iPhoneの表示は左右対称と考えれば、とても簡単でした。
最左アイコンの左側から画面左端までの距離と、最右アイコンの右側から画面右端までの距離は、同じと考えられるのです。
ここで、少しアイコンが５つだったら？と思い始めましたので、後からの対応を楽にするために、端から２つ目、３つ目という考え方ではなく、アイコン間の距離だけズラすという考え方で進めます。

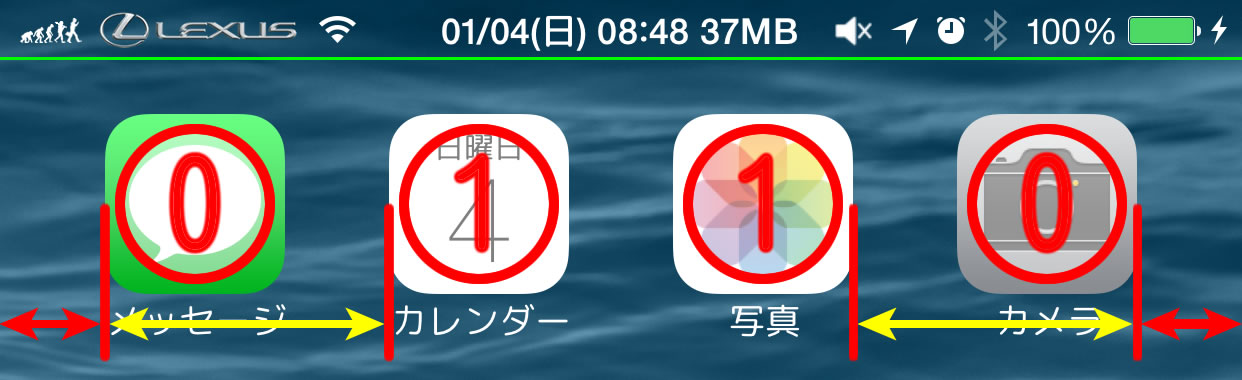

そこで導入するのが、between_xです。
計算のしやすさを優先して、アイコン同士のスペースではなく、それぞれのX座標の差とします。

左側にある赤と黄色の矢印が示す距離を、右側でもそのまま使います。
for文で、アイコンを１つ１つ探索している間で、最左アイコンの左側座標を求めてもゴチャゴチャするだけなので、変数宣言の時に求めておくことにします。

最左アイコンのX座標は、１つ目のアイコンから取得できるので、その変数をicon_xとし、page[1].xで取得しておきます。
アイコンの幅も１つ目のアイコンから取得しますので、その変数をicon_wとし、page[1].widthで取得しておきます。
そして、アイコン間のX座標の差ですが、１つ目のアイコンと２つ目のアイコンから取得することにしますので、その変数をbetween_xとし、page[2].x-page[1].xで求めることにします。

いろいろ置き換えたサンプルが、以下になります。

実際に動かしてみると、こんな感じです。

良い感じですね。
我ながら感動しております。

調子に乗って、何度もページ送りしていると、エフェクトが無効になってしまいました。

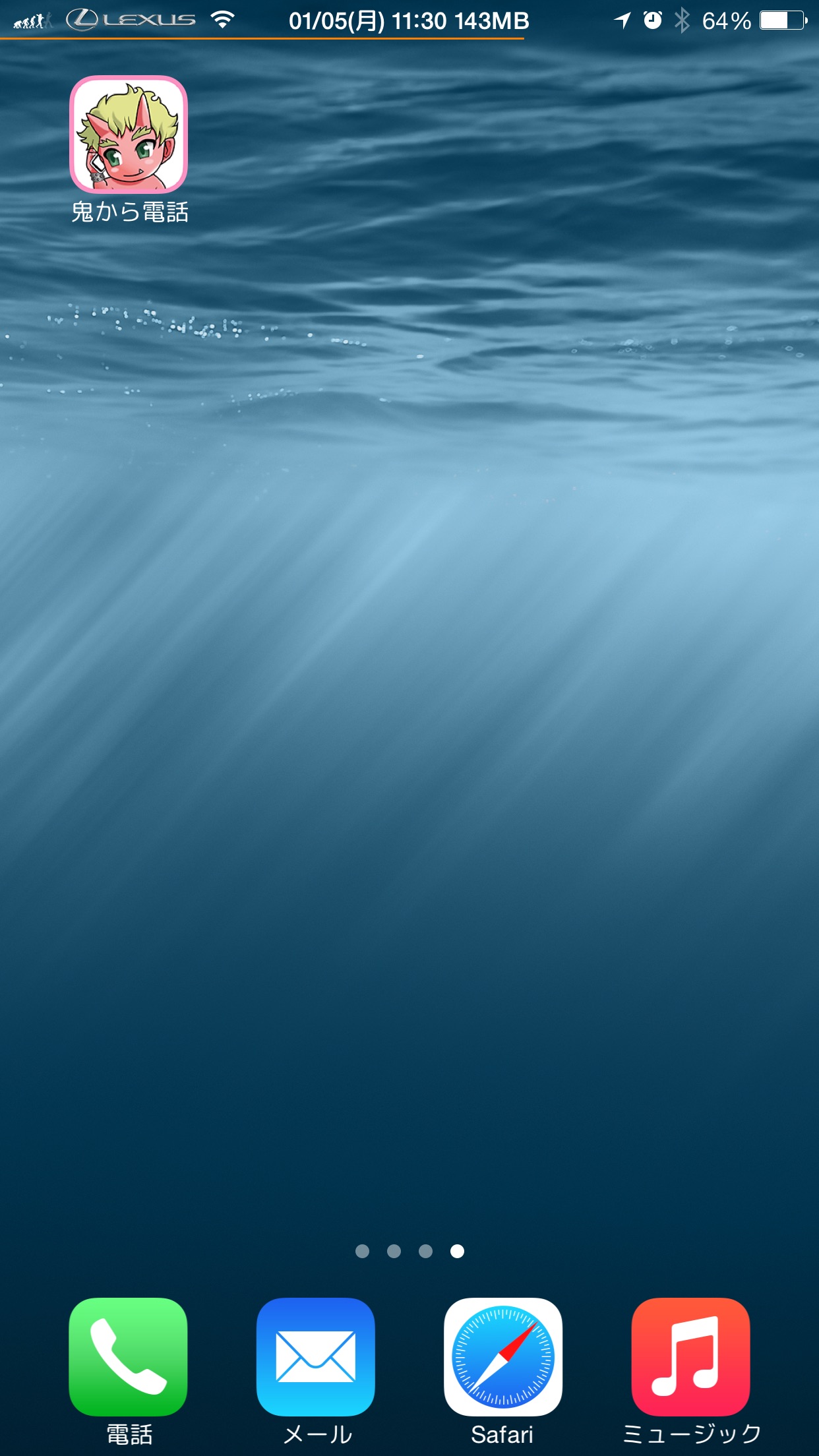

私のiPhone6Plusでは、最後のページには１つのアイコンしかありません。

このページに移動しようとした時に、無効になってしまうのです。

ここで、エラーログを確認してみました。

アイコンを１つ１つ特定するときに見た「nil」です。
アイコンが１つしかないのに、２つ目のアイコン情報を取得しようとしたために、エラーになってしまったんですね。

ページが存在するということは、少なくともアイコンが１つ存在するので、１つ目のアイコン情報だけで解決しなければなりません。

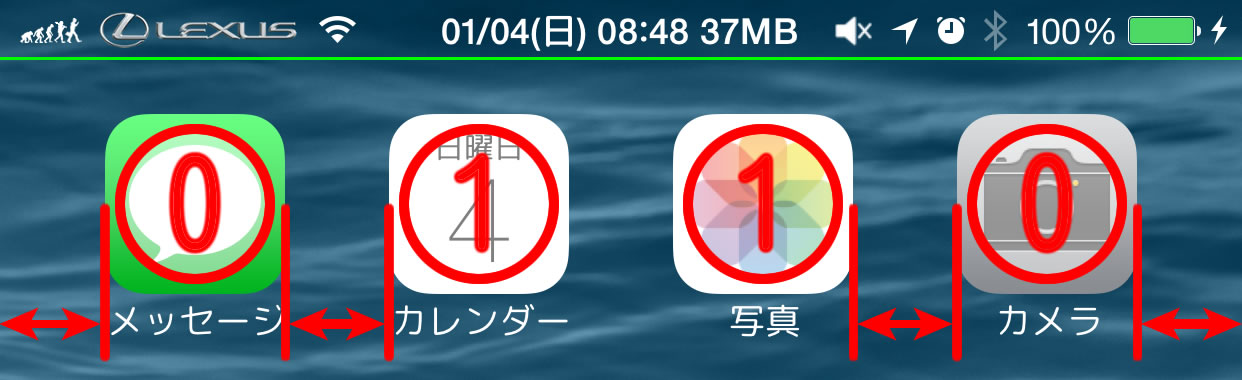

そこで、厳密には違うのですが、アイコン間のスペースと画面左端から１つ目のアイコンまでのスペースが同じであるということにします。

このように考えることで、アイコンが１つしかないページでも、問題なく移動することができるようになり、書き換えも容易かと思います。
between_xが、icon_xとicon_wで表現できるわけです。

置き換えたサンプルが、以下になります。

between_xの書き換えだけで済みました。
これで、どのページに移動しても、エフェクトが無効になることはなくなりました。

ここまでのエフェクトは、こんな感じです。

これで扉は完成なのですが、気になる点があります。
90°の回転なのですが、真横で終わっていません。
さらに、隣の列で、その角度も違います。
どちらかと言うと、隣り合うアイコンが、同一平面上に無いように見えます。

現時点では、視点の問題としか言えません。
しかも、perspectiveが弄れず、視点の移動ができませんので、「気になるけどスルー」しかありませんね・・・

イメージした動きにはなりましたので、完成度90%ですが、これで扉の完成とします。

扉を途中で止める

目的のエフェクトは、扉を開けて入っていくという動きですので、「扉を開ける」動作と、「入っていく」動作の２段階になります。
「扉を開ける」動作は完成しましたので、あとは「入っていく」動作を付け加えれば良いだけです。

扉を完全に開けると、趣が損なわれますので、ある程度開けた状態で入って行くようにしましょう。
その「ある程度」を、どの程度にすれば良いか決まりませんので、変数を導入して進めます。
その変数をdr（door rate）とし、６割ほど開けることを想定し、dr = 0.6としておきます。
次に、扉を開けるエフェクトを全体のどの程度で完了させるかを考えたのですが、これも決まらないので、er（effect rate）という変数を導入し、これを0.4としておきます。
ここで目指すエフェクトは、全体の４割りでドアを６割開けるというものです。

ここでは、以下のサンプルを流用します。
・エフェクトを段階的にする（effect26_1_4）

では、段階的にしていきましょう。
段階的にするといっても、切り替わりで動きが繋がっていなければなりません。
if文の処理にfor文を入れると、elseにも同じようにfor文を入れなければならないので、スマートではありません。
逆に、for文の中にif文を入れるのも、軸変換や回転を２度記述しなければなりません。
したがって、ここにも変数を導入します。
その変数をep（effect percent）とし、percentがer未満であればドアが開いている最中ということで、epにはpercentを入れます。
percentがer以上であれば、epにはerを入れます。
このepでfor文の回転部分を書き換えれば、スマートかと思います。

置き換えたサンプルが、以下になります。

回転の部分がポイントです。
90°にdrを掛ければ、ドアの開き具合が変わりますが、erまでに開き切った状態にするためep/erを掛けています。

こんな感じです。

ドアの開き具合が６割で、エフェクト全体の４割で止まっていることを確認してください。

扉を止めたまま拡大する

第１段階で、扉を途中で止めましたので、第２段階に入ります。
第２段階は、扉を止めたまま、全体を拡大します。

今回は簡単です。
と言うのも、ページ全体に対して拡大するため、アイコン１つ１つを、位置を考えながら拡大する必要がないからです。
ですので、扉が止まっている状態に、ページ拡大エフェクトを追加するだけで完了します。

では、拡大方法ですが、今回もページ拡大エフェクトを１行で済ませたいので、変数を導入します。
その変数をsp（scale percent）とし、if文で拡大率を切り替えるための変数とします。
percentがer未満であれば、spを１にすることで、拡大も縮小もしない状態で扉が開きます。
percentがer以上であれば、扉が止まりますので、拡大率をspに入れることで、大きさを変えます。

ここで、拡大率の算出がポイントになります。
er以上のpercentが動く範囲で、取る値が０〜１になるようにしなければなりません。
具体的には、(percent-er)/(1-er)で求めることができますので、これをspに入れます。

拡大エフェクトを追加したサンプルが、以下になります。

実際の拡大率は、「ページ拡大のいろいろ」の拡大率を流用しました。
この拡大率が結構お気に入りなのです。

扉が開いたまま拡大されるエフェクトは、こんな感じです。

これで、１ページ目が完成ですね。

２ページ目を登場させる

１ページ目が完成しましたので、消しておいた２ページ目を仕上げましょう。
「扉を開けて中に入る」という動きですので、２ページ目は、遠くからこちらに近付いてくる動きがベストですね。
ということは、２ページ目も、「ページ拡大のいろいろ」の流用になります。
しかし、２ページ目の拡大は、１ページ目の拡大とタイミングを合わせなければならないので、２ページ目も段階的な処理になります。

考え方は同じですが、percentの値が負数ですので、その点に注意して、条件式を書かなければなりません。
さらに拡大率もまた、負数に注意して書かなければなりません。

負数を意識して２ページ目の処理を追加したサンプルが、以下になります。

動作は、こんな感じです。

開いた扉が拡大するタイミングと、２ページ目が登場するタイミングが合っていますね。

仕上げる

動きは完成しました。
扉が開くような動きも、扉を止めたままの拡大もできています。
ただ、気になるところがあります。

扉がもう少し開いていても良いかなぁ〜とも思うのですが、それ以上に気になるのは、２ページ目の登場スピードです。
拡大スタートのタイミングは良いのですが、その瞬発力がハンパないのです。
このスタートダッシュは、バランスを考えると逆効果ですので、工夫しなければいけませんね。
ここは、平方根を取ることで対応してみます。
ドアを開ける動作は、もう少し早くしたいので、全体の３割で完了させましょう。

書き換えたサンプルが、以下になります。

拡大率の部分ですが、もともと(-percent/(1-er))^0.5としていました。
0.5乗よりも、平方根を求める関数の方がスマートかと思い、関数で求めています。
さらに、改めて符号を見てみると、改善の余地がありましたので、サンプルのようにしました。

動作は、こんな感じです。

これで完成ですね。

忘れ物

しばらく使ってみましたが、奇数列をすっかり忘れていました。

ここでは、以下のサンプルを流用します。
・縦列を特定する（effect11_3_5）

奇数列に対応したサンプルが、以下になります。

if文の中にif文を入れたくないので、ここでも論理演算子を使いました。

動作は、こんな感じです。

お腹いっぱいです。
